retificador da oxidação de 60V 4000A IGBT
descrição da oxidação:
É conhecido que determinados metais, notavelmente alumínio e tântalo, como o ânodo em um eletrólito apropriado tornar-se revestido com
um filme de óxido fino, e exibe então a retificação de propriedades: as correntes são muito pequenas para o alu, minum positivamente - carregado com
o respeito à solução, quando oposto polaridade que podem ser muito grandes, o processo de formating um filme de óxido é causado por íons do Al
fluxo do alumínio através do óxido na solução sob a influência do campo elétrico alto na camada e combinação
com íons do oxigênio, a espessura do filme de óxido para o constallt aplicou a tensão as diminuições atuais exponencialmente com tempo até a
corrente pequena de menos do que um micoampele pelos remaines que fluem, de modo que após o aumento notável de diversas horas da espessura
não pode ser medido, a espessura da camada é proporcional à tensão da formação e da ordem de 10-5 a finalidade deste
o papel é discutir o mecanismo da condutibilidade elétrica do retificador de alumínio.
Especificação
ESPECIFICAÇÕES PARA GKD60-4000CVC |
C.A. entrada |
480V±10% |
fase 3 |
50/60Hz |
C.C. da saída |
Volt |
0~60V ajustável |
Atual |
0~4000A ajustável |
Poder |
240KW |
Eficiência |
>85% |
frequência da saída |
40KHz fixou |
ondinha da saída |
5% |
Proteção |
Procurar um caminho mais curto a proteção Proteção de superaquecimento Proteção da falta da fase Entrado sobre/proteção baixa tensão |
Condição de trabalho (Temperatura) |
-10℃~50℃ |
Modo de controle |
Controle do painel Controlo a distância |
Peso líquido |
800kg |
Modo de trabalho |
Constant Voltage (CV) Constant Current (centímetros cúbicos) |
Dimensão (milímetros) |
1415*1060*2180mm |
Maneira refrigerando |
água
refrigerar
|

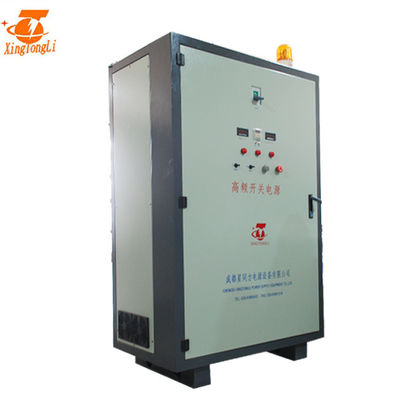

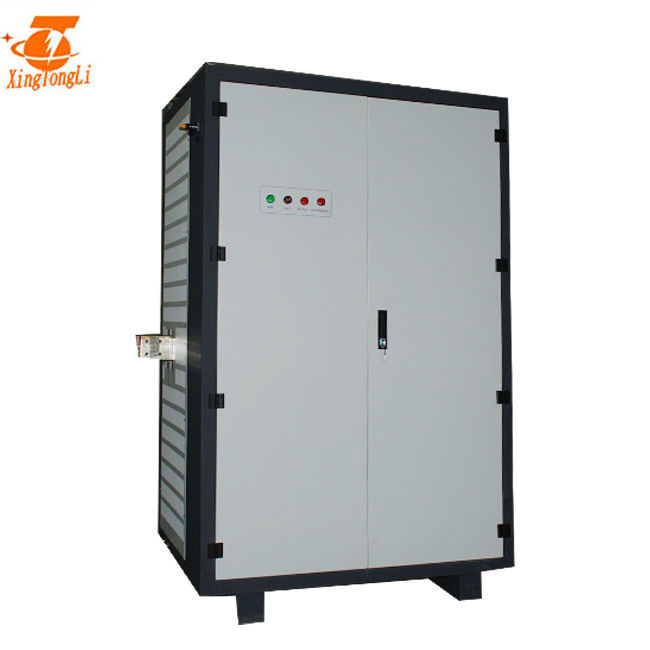

imagem do retificador da oxidação de 60V 4000A IGBT:
características do retificador da oxidação de 60V 4000A IGBT
Armário:
O armário adota as relações magnéticas do corte, reduz perdas da corrente de redemoinho, e o armário pulveriza no conjunto a pintura
Estrutura:
O projeto razoável da estrutura, isolou a peça do inversor e, a peça da correção, convenientes desmontar e manutenção
Radiador:
a capacidade do radiador expandiu 1,5 vezes, certifica-se do melhor efeito refrigerando
maneira do controle do interruptor:
adote o interruptor macio deslocador da ponte completa, perda do reduct IGBT, salvar a energia
Transformador principal:
adota o núcleo amorfo, eficiência do transformador do aumento, reduct a elevação da temperatura do transformador, cortam o peso do retificador, melhoram a estabilidade da fonte de alimentação, confiança
Diodo do núcleo & do Schottky:
a capacidade do núcleo expandiu 1,5 vezes
o diodo de schottky expande 4 vezes
Placa:
todos os painéis de controlo fizeram o tratamento da anticorrosão com laca importada de três defesas
IGBT:
A capacidade de IGBT expandiu 3 vezes, faz a fonte de alimentação mais segura
a instalação do retificador da oxidação de 60V 4000A IGBT
1, colocando o retificador e para manter a estabilidade do corpo; assegure a boa ventilação. |
2, verificando a tampa de anodização do retificador para fora se afrouxando. |
3, escudo de conexão a moer para impedir a eletricidade estática. |
4, Conecting o fio da entrada da C.A. |
5, conectando as barras do cobre da saída da C.C. |
6, conectando a caixa de controle remoto do retificador, se controle local, saltam esta etapa |
7, gerenciem sobre o interruptor do ar, a seguir o fã começa girar e a luz indicadora do poder. |
8, botão do ajuste da rotação sentido horário, aumentos do grau do voltímetro, trabalhando para indicar a iluminação clara. |
9, ajustam o botão ao máximo, a seguir o voltímetro deve indicar a tensão avaliado, medidor atual indica o volume da carga em conformidade. |
10, desligam o interruptor do ar, desligam o retificador |
processo do produto:
Desde o início da matéria prima à seleção, ao conjunto, e finalmente à comissão. Nós reforçaremos os padrões restritamente. Antes do pacote, fonte de alimentação de comutação da única saída da C.C. de 24V 125A com CEseja verificação outra vez para assegurar-se de que trabalhe normalmente.
