Lugar de origem | CHINA |
Marca | Xingtongli |
Certificação | CE RoHS |
Número do modelo | GKD20-1000CVC |
retificador electrowinning 20v 1000a do interruptor de alta frequência
Especificação
ESPECIFICAÇÕES PARA GKD15-1500CVC | |||
C.A. entrada | 380V±10% | 3phase | 50/60Hz |
C.C. da saída | Volt | 0~20V ajustável | |
Atual | 0~1000A ajustável | ||
Poder | 18KW | ||
Eficiência | >85% | ||
Frequência de comutação | 20KHz | ||
Proteção | Procurar um caminho mais curto a proteção Proteção de superaquecimento Proteção da falta da fase Entrado sobre/proteção baixa tensão |
||
Condição de trabalho (Temperatura) |
-10℃~50℃ | Modo de controle | Controle do painel Controlo a distância |
Peso líquido | 60kg | Modo de trabalho | Constant Voltage (CV) Constant Current (centímetros cúbicos) |
Dimensão (milímetros) | 690*550*520mm | Maneira refrigerando | Refrigerar de ar |

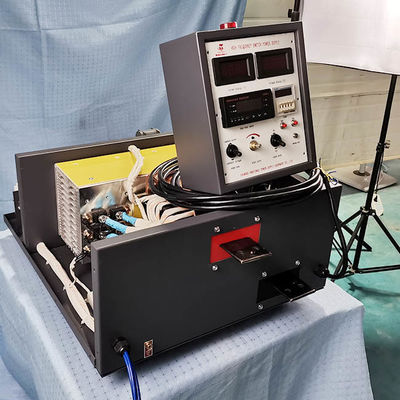

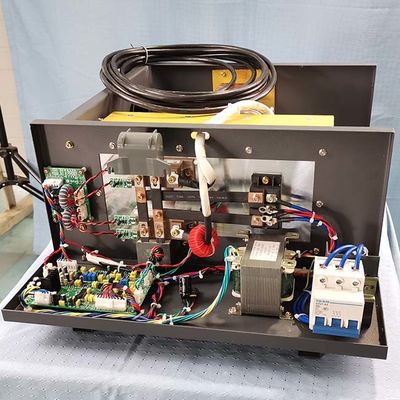

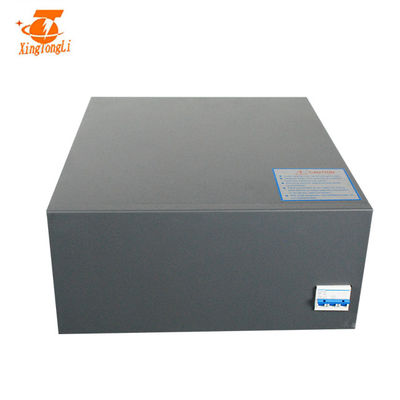

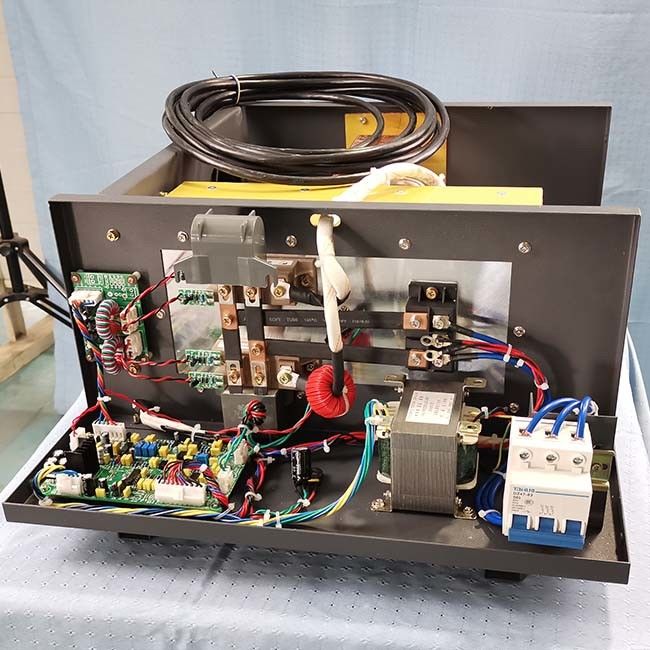

imagem do detalhe:
característica:
1. Armário
a: Adotar digitalized completamente fazer à máquina
b: Adotando a produção laminada de chapa de aço do ferro, após o phosphorization, o chapeamento do zinco, pulverizador plástico, o retificador obtém a melhor força estrutural e anticorrosivo.
c: O projeto razoável da estrutura, projeto isolado do inversor, peça da correção é conveniente de desmontar e emendar devido à sua montagem pura.
d: O radiador obtém o melhor efeito refrigerando devido a sua capacidade de 1,5 vezes.
Sistema de controlo 2 elétrico
a: O retificador adota ponte completa o controle macio fase-deslocado do interruptor, assegurando a perda de mais baixo poder de IGBT. A capacidade de IGBT torna-se 3 vezes mais grande.
b: O transformador principal. Adota o núcleo amorfo para aumentar a eficiência do transformador e o transformador fresco, e não somente pode iluminar o peso do retificador, mas igualmente pode reforçar a estabilidade e a confiança do retificador. Em sua fase elementar, adota o capacitor de obstrução da série.
c: O circuito magnético da correção automática do desvio é adotado e o poder total do núcleo magnético obtém ampliado 1,5 vezes.
Diodo de barreira de 3 Schottky
a: Foi expandido 4 vezes.
4 todas as placas de controlo obtêm o tratamento antisséptico com laca importada.
princípio do trabalho
Como instalar o retificador
Esta é maneira da instalação para o retificador de controle remoto. Não somente esta maneira.
1. Para conectar a barra de cobre com o banho/tanque
2. Para assegurar a fonte de alimentação/retificador é aterrado
3. Para assegurar lá é bastante água para o tipo fonte refrigerar de água de alimentação/retificador
4. Nós conselho que todos os retificadores devem ser isolados ao aumento de sua vida.
