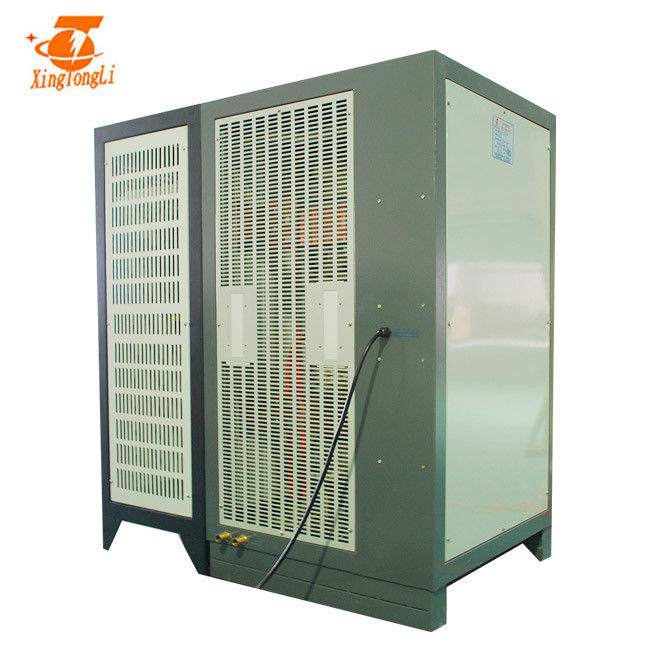

Tipo C.A. do armário/polaridade da C.C. retificadores de galvanização reversos

Uso do produto
Apropriado para a linha de produção do tratamento de esgotos.

Os componentes do núcleo da comutação são feitos de materiais superconducting especiais, a peça de controle adota o controle de tempo inteligente, o poder é desligado durante o interruptor, e tem funções da proteção tais como o undervoltage, perda da fase, sobrecarga e procurar-las um caminho mais curto.
De acordo com necessidades do cliente, pode expandir relações de controle padrão tais como 4-20mA, 0-10V, 0-5V, etc. Pode igualmente cumprir as exigências da relação de comunicação RS485 com o computador de anfitrião, o RS232 e os outros sistemas de controlo.

Parâmetros técnicos
Tensão entrada: AC380V±15% trifásico
Corrente de saída: 500-40000A opcional
Tensão da saída: 12V 18V 36V opcional
Corrente de saída: 0 valores atuais do limite (steplessly ajustáveis)
Tensão da saída: 0 valores da tensão do limite (steplessly ajustáveis)
Modo de controle: Controle da largura de pulso de PMW
Método refrigerando: forçado - refrigerar de ar
Precisão de controle: valor avaliado ≤1%
Modo de operação: operação sob estados diferentes de estabilização da tensão/com calma atual


Especificação

 Características
Usando a função de controle do sincronismo, o ajuste é simples e conveniente, e a época de trabalho da polaridade atual positiva e negativa pode arbitrariamente ser ajustada de acordo com as exigências de chapeamento do processo.
Tem três estados de trabalho de comutação automática do ciclo, positivo e negativo, e de reverso, e pode automaticamente mudar a polaridade da corrente de saída.

Como instalar o retificador
Esta é maneira da instalação para o retificador de controle remoto. Não somente esta maneira.
1. Para conectar a barra de cobre com o banho/tanque
2. Para assegurar a fonte de alimentação/retificador é aterrado
3. Para assegurar lá é bastante água para o tipo fonte refrigerar de água de alimentação/retificador
4. Nós conselho que todos os retificadores devem ser isolados ao aumento de sua vida.

Outras vantagens
1. Armário
a: Adotar digitalized completamente fazer à máquina
b: Adotando a produção laminada de chapa de aço do ferro, após o phosphorization, o chapeamento do zinco, pulverizador plástico, o retificador obtém a melhor força estrutural e anticorrosivo.
c: O projeto razoável da estrutura, projeto isolado do inversor, peça da correção é conveniente de desmontar e emendar devido à sua montagem pura.
d: O radiador obtém o melhor efeito refrigerando devido a sua capacidade de 1,5 vezes.
Sistema de controlo 2 elétrico
a: O retificador adota ponte completa o controle macio fase-deslocado do interruptor, assegurando a perda de mais baixo poder de IGBT. A capacidade de IGBT torna-se 3 vezes mais grande.
b: O transformador principal. Adota o núcleo amorfo para aumentar a eficiência do transformador e o transformador fresco, e não somente pode iluminar o peso do retificador, mas igualmente pode reforçar a estabilidade e a confiança do retificador. Em sua fase elementar, adota o capacitor de obstrução da série.
c: O circuito magnético da correção automática do desvio é adotado e o poder total do núcleo magnético obtém ampliado 1,5 vezes.
Diodo de barreira de 3 Schottky
a: Foi expandido 4 vezes.
4 todas as placas de controlo obtêm o tratamento antisséptico com laca importada.
