Fonte de alimentação da electrólise
>
|
| Lugar de origem | CHINA |
| Marca | xingtongli |
| Certificação | ISO CE RoHS |
| Número do modelo | GKD12-400CVC |

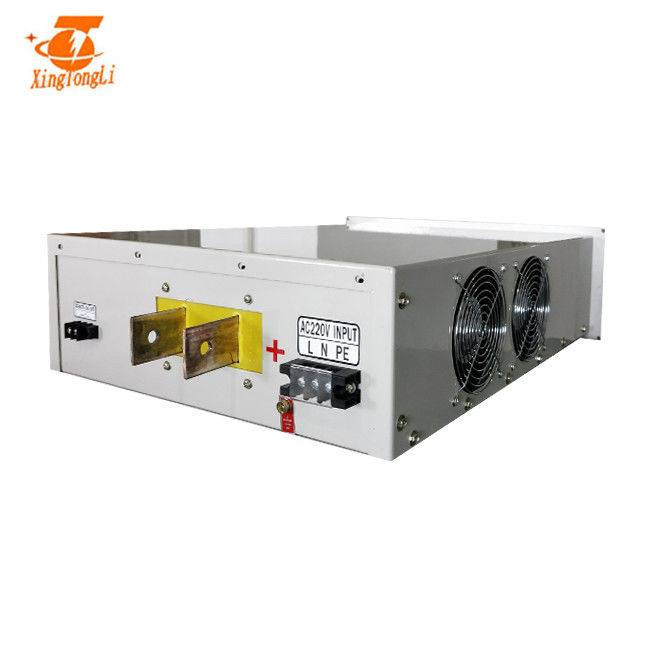

Retificador SMR 12v 400a do interruptor do HF com 380v especificação e parâmetro de entrada da C.A. de 3 fases
Descrição do poder eletrolítico de alta frequência:
o circuito principal de comutação do retificador SMR inclui o transformador principal, os componentes do retificador do poder e os alguns outros testes, dispositivos de proteção. A função principal do transformador da fonte de alimentação é a reduzir a C.A. atual/tensão processo técnico ao valor exigido de chapeamento da tensão. Transformador da frequência dos usos do retificador do tiristor (50Hz/60Hz), quando fontes de alimentação de comutação de alta frequência usando a alta frequência (10 transformador ~ 50kHz). Os dispositivos de detecção incluem o medidor da tensão, transformadores atuais. O dispositivo de proteção é usado principalmente para a proteção da sobrecarga dos componentes da correção do poder. O circuito de controle inclui um tiristor ou um IGBT, circuito de controle do disparador, circuito do macio-início do poder, sobrecarga, circuito de proteção da sobretensão, circuito de proteção da fase do poder.
| tensão de entrada | fase 50/60hz de 380v 3 |
| Tensão da saída | 0~12v ajustável |
| Estabilidade da tensão | 0~400a ajustável |
| Estabilidade atual | ≤1% |
| Fator de ondinha | 1%-2% |
| eficiência | ≥90% |
| peso | 25kg |
| dimensão | 520*395*165mm |
| Modo da estabilização | Estabilização atual/estabilização da tensão (Switchable facilmente) |
| Escala de ajuste | Tensão/corrente de 0-100% continuamente ajustável dentro da escala avaliado |
| Sistema de refrigeração | Refrigerar de ar |
| Método de controle | controle local/controle do controlo a distância/plc |
| Índices da exposição | Medidor da tensão/medidor atual/funcionamento/sobre o temp/erro, |
| Método da proteção | Sobretensão/tensão entradas/sobre atual/saída curtos/sobre a proteção de auto de aquecimento etc…. |
| Temperatura de funcionamento | - 20-50℃ |
| Temperatura ambiental | -30-65℃ |
| Umidade ambiental | ≤90% |
|
Armário: O retificador SMR do interruptor do HF com temporizador adota as relações magnéticas do corte, reduz perdas atuais do redemoinho, e o armário pulveriza no conjunto a pintura |
Estrutura: O retificador SMR do interruptor do HF com o temporizador com projeto razoável da estrutura, isolou a peça do inversor e, a peça da correção, convenientes desmontar e manutenção |
|
Radiador: a capacidade do radiador expandiu 1,5 vezes, certifica-se do melhor efeito refrigerando |
maneira do controle do interruptor: adote o interruptor macio deslocador da ponte completa, perda do reduct IGBT, salvar a energia |
|
Transformador principal: o retificador do modo IGBT TR do interruptor de 60v 125A para o sistema do electrochilorination adota o núcleo amorfo, eficiência do transformador do aumento, reduct a elevação da temperatura do transformador, cortou o peso do retificador, melhora a estabilidade da fonte de alimentação, confiança |
Diodo do núcleo & do Schottky: a capacidade do núcleo expandiu 1,5 vezes o diodo de schottky expande 4 vezes
|
|
Placa: todos os painéis de controlo fizeram o tratamento da anticorrosão com laca importada de três defesas |
IGBT: A capacidade de IGBT expandiu 3 vezes, faz a fonte de alimentação mais segura |
Retificador de comutação SMR do ofHF da aplicação:
Usado principalmente na eletrólise do metal não-ferroso: alumínio, magnésio, zinco, ligação, cobre, manganês e dióxido do manganês; ouro, prata e a outra fundição dos metais; fundição da terra rara do boro do ferro do neodímio; liga dura, fundição do diamante; água salgada, eletrólise do potássio para produzir a soda cáustica, potassa, sistema do sódio; materiais de aquecimento elétricos do fogo, e outros tipos de fonte de alimentação de DC de alta potência.
| 1, colocando o retificador e para manter a estabilidade do corpo; assegure a boa ventilação. |
| 2, verificando a tampa de anodização do retificador para fora se afrouxando. |
| 3, escudo de conexão a moer para impedir a eletricidade estática. |
| 4, Conecting o fio da entrada da C.A. |
| 5, conectando as barras do cobre da saída da C.C. |
| 6, conectando a caixa de controle remoto do retificador, se controle local, saltam esta etapa |
| 7, gerenciem sobre o interruptor do ar, a seguir o fã começa girar e a luz indicadora do poder. |
| 8, botão do ajuste da rotação sentido horário, aumentos do grau do voltímetro, trabalhando para indicar a iluminação clara. |
| 9, ajustam o botão ao máximo, a seguir o voltímetro deve indicar a tensão avaliado, medidor atual indica o volume da carga em conformidade. |
| 10, desligam o interruptor do ar, desligam o retificador |
