Fonte de alimentação de galvanização
>
|
| Lugar de origem | CHINA |
| Marca | Xingtongli |
| Certificação | CE RoHS |
| Número do modelo | GKD12-5000CVC |

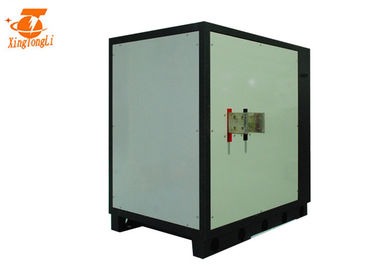

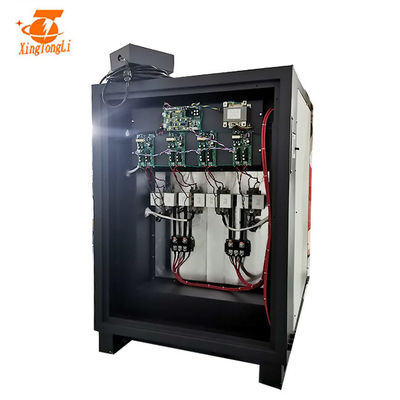

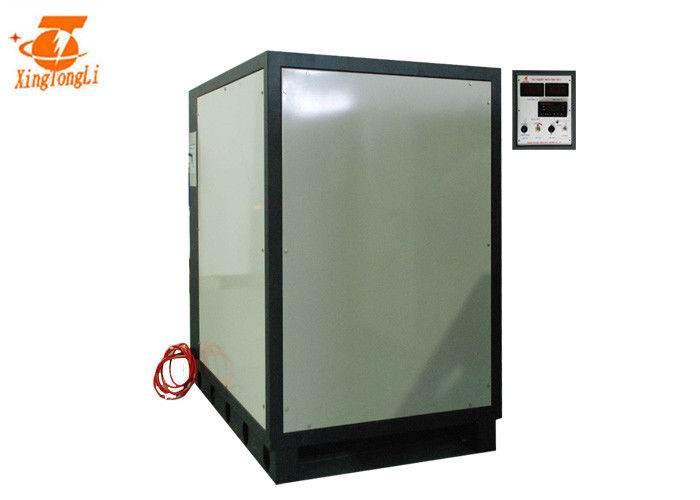

C.A. de 12V 5000A à C.C. que chapeia a fonte de alimentação com o controlo a distância refrigerar de ar
Princípio de trabalho principal de C.A. à fonte de alimentação de DC:
Circuito principal da C.A. à fonte de alimentação de DC:
O processo é entrada da grade atual da C.A., e a saída é a saída atual da C.C. do processo inteiro, incluindo:
1. Dispositivo entrado do filtro: sua função é filtrar para fora a forma de onda da impureza existente na rede elétrica, e ao mesmo tempo impedir as impurezas geradas da C.A. à fonte de alimentação de DC do retorno à rede elétrica pública.
2. Retificador e filtro de onda: Fonte de alimentação atual da C.A. da fonte da grade do retificador, a direta e a lisa de alimentação de DC, usada para a conversão nivelada seguinte.
3. Inversor: converta a fonte de alimentação de DC retificada atual na C.A. de alta frequência, que é a peça do núcleo da fonte de alimentação de comutação de alta frequência. Mais alta a frequência, menor o volume, peso e relação potência de saída.
4. Retificador e filtro da saída: forneça a fonte de alimentação de DC estável e segura de acordo com a procura da carga.
De um lado da amostra da tomada da saída, compare com os padrões ajustados e controlar o inversor, para mudar sua saída da largura da frequência ou de pulso para conseguir a estabilidade da saída, por outro lado, de acordo com a informação fornecida pelo circuito do teste, após a identificação de circuito da proteção, fornece o circuito de controle para medidas de defesa da variedade à máquina inteira.
Além do que o fornecimento do circuito de proteção que corre em uma variedade de parâmetros, mas para fornecer igualmente uma variedade de instrumentos da exposição de informação.
Aplicação
O volt e atual diferentes têm aplicações diferentes
Especificação
| ESPECIFICAÇÕES PARA GKD12-5000CVC | |||
| C.A. entrada | 415V±10% | 3phase | 50/60Hz |
| C.C. da saída | Volt | 0~12V Ajustável | |
| Atual | 0~5000A Ajustável | ||
| Poder | 60KW | ||
| Proteção | Procurar um caminho mais curto a proteção Proteção de superaquecimento Proteção da falta da fase Entrado sobre/proteção baixa tensão |
||
| Condição de trabalho (Temperatura) |
-10℃~50℃ | Modo de controle | Controle do painel Controlo a distância |
| Peso líquido | 280kg | Modo de trabalho | Constant Voltage (CV) Constant Current (centímetros cúbicos) |
| Dimensão (milímetros) |
1020*1000*1270mm |
Maneira refrigerando | Refrigerar de ar |
1. 0~10V, 4~20mA, PLC, temporizador, contador de Ampère-minuto/hora, HMI pode ser fornecido
2. Modo de controle: Controle local ou controlo a distância (o comprimento do cabo é determinado por clientes)
3. Japão IGBT (a escolha do defeito) ou Alemanha IGBT são adotados
4. Após ser fosfatado, pulverizada galvanizada e plástica, o chassi tem a função excelente da resistência de corrosão
5. Fácil de operar e repaire
Outras vantagens
1. Armário
a: Adotar digitalized completamente fazer à máquina
b: Adotando a produção laminada de chapa de aço do ferro, após o phosphorization, o chapeamento do zinco, pulverizador plástico, o retificador obtém a melhor força estrutural e anticorrosivo.
c: O projeto razoável da estrutura, projeto isolado do inversor, peça da correção é conveniente de desmontar e emendar devido à sua montagem pura.
d: O radiador obtém o melhor efeito refrigerando devido a sua capacidade de 1,5 vezes.
Sistema de controlo 2 elétrico
a: O retificador adota ponte completa o controle macio fase-deslocado do interruptor, assegurando a perda de mais baixo poder de IGBT. A capacidade de IGBT torna-se 3 vezes mais grande.
b: O transformador principal. Adota o núcleo amorfo para aumentar a eficiência do transformador e o transformador fresco, e não somente pode iluminar o peso do retificador, mas igualmente pode reforçar a estabilidade e a confiança do retificador. Em sua fase elementar, adota o capacitor de obstrução da série.
c: O circuito magnético da correção automática do desvio é adotado e o poder total do núcleo magnético obtém ampliado 1,5 vezes.
Diodo de barreira de 3 Schottky
a: Foi expandido 4 vezes.
4 todas as placas de controlo obtêm o tratamento antisséptico com laca importada.
Como instalar o retificador
| 1, colocando o retificador e para manter a estabilidade do corpo; assegure a boa ventilação. |
| 2, verificando a tampa de anodização do retificador para fora se afrouxando. |
| 3, escudo de conexão a moer para impedir a eletricidade estática. |
| 4, Conecting o fio da entrada da C.A. |
| 5, conectando as barras do cobre da saída da C.C. |
| 6, conectando a caixa de controle remoto do retificador, se controle local, saltam esta etapa |
| 7, gerenciem sobre o interruptor do ar, a seguir o fã começa girar e a luz indicadora do poder. |
| 8, botão do ajuste da rotação sentido horário, aumentos do grau do voltímetro, trabalhando para indicar a iluminação clara. |
| 9, ajustam o botão ao máximo, a seguir o voltímetro deve indicar a tensão avaliado, medidor atual indica o volume da carga em conformidade. |
| 10, desligam o interruptor do ar, desligam o retificador |
