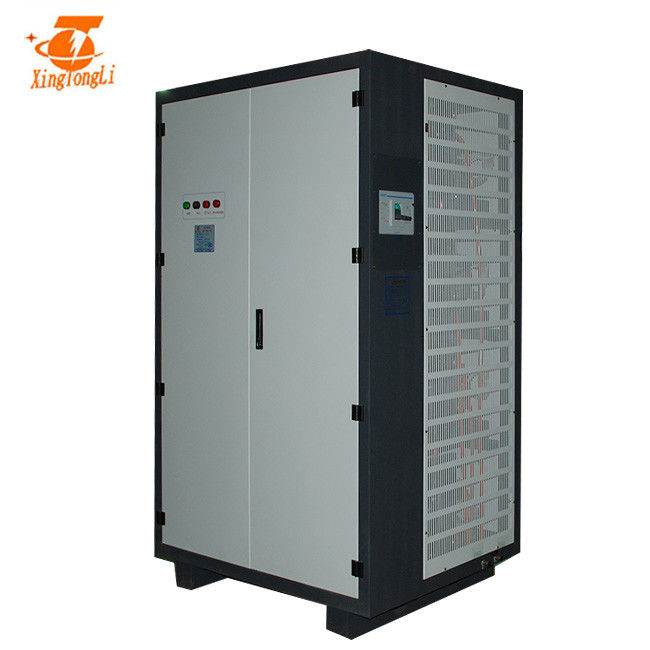

retificador de anodização de alumínio da C.C. de 24v 200a com características técnicas principais de relação de sinal 4~20mA:
Comute o botão desligam sobre e repetidamente para um determinado intervalo de tempo, quando o interruptor é girado sobre, a fonte de alimentação da entrada através do botão do interruptor e o circuito do filtro para fornecer a carga, durante o interruptor inteiro gerencie sobre a duração, a energia fornecida da fonte de alimentação ao carregamento;
Quando o interruptor desligado, fonte de alimentação da entrada interrompeu para fornecer a energia. Esteja visto, a fonte de alimentação da entrada para fornecer a energia para a carga é intermitente, a fim carregar pode ser obtêm uma fonte de alimentação contínua da energia, comutando a fonte de alimentação do modo deve ter um dispositivo de armazenamento da energia, quando o interruptor gerencie sobre, há uma parte da energia armazenada no interruptor, quando a desconexão, a energia armazenada se liberará para carregar. A indutância usada para armazenar a energia, quando o interruptor está, energia armazenada na indutância através da liberação do diodo à carga, certifica-se de que a carga obter uma energia contínua e estável, porque o diodo permite a carga de obter a corrente contínua, diodos assim chamados da corrente contínua. Este é o funcionamento da fonte de alimentação do modo do interruptor da maneira.
Especificação
ESPECIFICAÇÕES PARA GKD35-6000CVC | |||
C.A. da entrada | 220V±10% | 3phase | 50/60Hz |
C.C. da saída | Volt | 0~35V ajustável | |
Atual | 0~6000A ajustável | ||
Poder | 210KW | ||
Eficiência | >85% | ||
frequência da saída | 40KHz fixado | ||
Proteção | Proteção do curto-circuito Proteção de superaquecimento Proteção da falta da fase Entrada sobre/proteção baixa tensão |
||
Condição de trabalho (Temperatura) |
-10℃~50℃ | Modo de controle | Controle do painel Controlo a distância |
Peso líquido | 500kg | Modo de trabalho | Tensão constante (CV) Corrente constante (centímetro cúbico) |
Dimensão (milímetros) | 1401*900*1913mm | Maneira refrigerando | Refrigerar de ar |
Características do retificador anodizado alumínio da C.C.:
Tem as vantagens do tamanho pequeno, do peso leve, da eficiência elevada e da precisão de controle alta.
A fonte de alimentação da modulação de largura de pulso introduz a tecnologia avançada internacional, adota o módulo de poder internacional do tipo IGBT;
A função perfeita da proteção, com tensão estável e modo de trabalho atual estável, e com filtração, sobretensão, superaquecimento, procura um caminho mais curto, faltando a função da proteção da fase e a função macia do começo.
A fonte de alimentação adota o sistema de controlo especial do projeto, e a estrutura interna é ácida e o alcaloide resistente, que melhora extremamente a vida útil do produto.
Sistema cronometrando de A. Digital;
B. medidor do ampère-hora;
C. relação padrão;
D. relação de sinal do controle.
Como instalar o retificador
Esta é maneira da instalação para o retificador de controle remoto. Não somente esta maneira.
1. Para conectar a barra de cobre com o banho/tanque
2. Para assegurar a fonte de alimentação/retificador é aterrado
3. Para assegurar lá é bastante água para o tipo fonte refrigerar de água de alimentação/retificador
4. Nós conselho que todos os retificadores devem ser isolados ao aumento de sua vida.
Outras vantagens
1. Armário
a: Adotando fazer à máquina completamente digitalized
b: Adotando a produção laminada da chapa de aço do ferro, após o phosphorization, o chapeamento do zinco, pulverizador plástico, o retificador obtém a melhor força estrutural e anticorrosivo.
c: O projeto razoável da estrutura, projeto isolado do inversor, peça da correção é conveniente de desmontar e emendar devido à sua montagem pura.
d: O radiador obtém o efeito melhor refrigerando devido a sua capacidade de 1,5 vezes.
Sistema de controlo 2 bonde
a: O retificador adota ponte completa o controle macio fase-deslocado do interruptor, assegurando a perda de mais baixo poder de IGBT. A capacidade de IGBT torna-se 3 vezes mais grande.
b: O transformador principal. Adota o núcleo amorfo para aumentar a eficiência do transformador e o transformador fresco, e não somente pode iluminar o peso do retificador, mas igualmente pode reforçar a estabilidade e a confiança do retificador. Em sua fase elementar, adota o capacitor de obstrução da série.
c: O circuito magnético da correção automática do desvio é adotado e o poder total do núcleo magnético obtém ampliado 1,5 vezes.
Diodo de barreira de 3 Schottky
a: Foi expandido 4 vezes.
4 todas as placas de controlo obtêm o tratamento antisséptico com laca importada.
