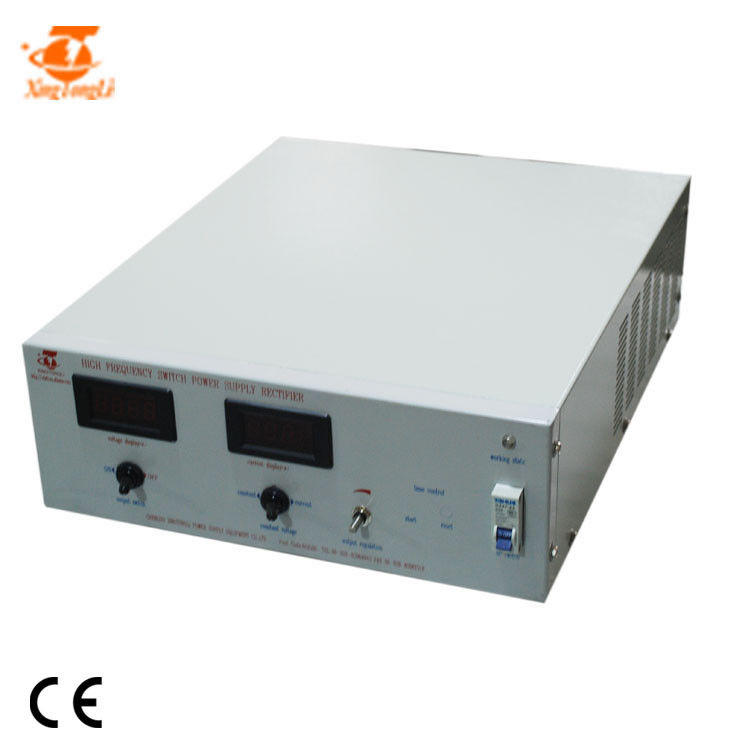

retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching
  • retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching
  • retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching
  • retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching
  • retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching
  • retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching

retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching

Lugar de origem China
Marca Xingtongli
Certificação CE
Número do modelo GKD (M) (H) 15-200CVC
Detalhes do produto
Aplicação:
fonte de alimentação de galvanização
Eficiência:
>85%
Maneira do controle:
Controle local
Maneira refrigerando:
Refrigerar de ar
Cor:
cinzento
Tipo:
C.A. à C.C.
nome:
retificador da fonte de alimentação de DC
Realçar:

chapeando a fonte de alimentação

,

retificador da C.C. para galvanizar

,

Retificador de chapeamento de comutação de alta frequência

Termos do pagamento & do transporte
Quantidade de ordem mínima
1 conjunto
Preço
Negotiable
Detalhes da embalagem
Caso de madeira 505*430*282mm
Tempo de entrega
5~8 dias de trabalho
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte
100 jogos/meses
Descrição do produto

15V uma C.C. de 100 ampères que chapeia a fonte de alimentação com o IGBT


Retificador de galvanização do interruptor de alta frequência, igualmente conhecido como a fonte de alimentação de alta frequência do interruptor:

Este é um novo tipo de retificador da fonte de alimentação de DC - fonte de alimentação de comutação de alta frequência. Combina as vantagens da lisura da forma de onda da fonte de alimentação do retificador de silicone e facilmente retificador controlado de silicone ajustável, quando o ter a eficiência atual a mais alta (até 90%), o volume o menor, e, supérfluo para dizer, for a fonte de alimentação de galvanização a mais prometedora do retificador. A tecnologia de fabricação resolveu o problema da fonte de alimentação e os milhares de ampères do retificador de galvanização do interruptor de alimentação incorporaram a fase prática.

Algum pics foi seguido

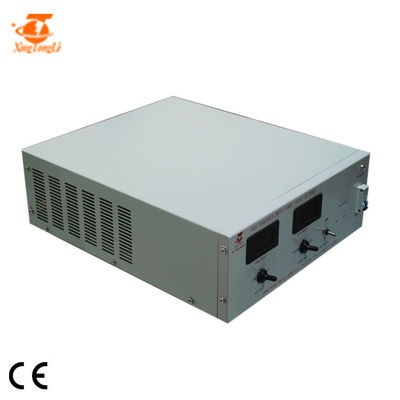

retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching 0
retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching 1



Chapeando o princípio da conversão da fonte de alimentação do retificador:

Faça a grade da alimentação CA passar ao IEM o filtro de interferência anti-eletromagnético para retificar e filtrar diretamente a onda. A tensão de C.C. é convertida em uma frequência da onda quadrada dos dez ou das centenas de quilohertz pelo inversor, e isolada então pelo transformador de alta frequência para reduzir a tensão e para passar então a alta tensão. As saídas do filtro de frequência uma tensão de C.C. Após a amostra, a comparação, a amplificação e o controle, o circuito de movimentação e controle do conversor de poder o ciclo de dever do IGBT para obter uma tensão estável da saída (ou a corrente de saída).

Interruptor de alta frequência o tubo galvanizado no estado de trabalho, perda do controle do retificador do consumo da baixa potência, isto é, a eficiência do transformador pode alcançar 75% ~ 90%, tamanho pequeno, peso leve, e o fator da precisão e de ondinha é melhor do que o retificador de silicone, na escala completa da saída pode conseguir a precisão exigida para a produção. O retificador de galvanização tem a capacidade da autoproteção e pode ser começado e parado arbitrariamente sob a carga. É fácil conectar com um computador e traz a grande conveniência à automatização da produção, assim que foi amplamente utilizado na indústria de galvanização do PWB.

Aplicação
O volt e atual diferentes têm aplicações diferentes
retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching 2

Especificação

ESPECIFICAÇÕES PARA GKD (M) (H) 15-200CVC
C.A. entrada 220V±10% 1phase 50/60Hz
C.C. da saída Volt 0~15V          Ajustável
Atual 0~200A        Ajustável
Poder 3KW
Eficiência >85%
Frequência de comutação 20KHz
Proteção Procurar um caminho mais curto a proteção
Proteção de superaquecimento
Proteção da falta da fase
Entrado sobre/proteção baixa tensão
Condição de trabalho
(Temperatura)
-10℃~50℃ Modo de controle Controle do painel
Controlo a distância
Peso líquido 19kg Modo de trabalho Constant Voltage (CV)
Constant Current (centímetros cúbicos)
Dimensão (milímetros)

465*390*162

Maneira refrigerando Refrigerar de ar

Características
rectifier.jpg de galvanização


1. 0~10V, 4~20mA, PLC, temporizador, contador de Ampère-minuto/hora, HMI pode ser fornecido
2. Modo de controle: Controle local ou controlo a distância (o comprimento do cabo é determinado por clientes)
3. Japão IGBT (a escolha do defeito) ou Alemanha IGBT são adotados
4. Após ser fosfatado, pulverizada galvanizada e plástica, o chassi tem a função excelente da resistência de corrosão
5. Fácil de operar e repaire

Outras vantagens
retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching 4

1. Armário
a: Adotar digitalized completamente fazer à máquina
b: Adotando a produção laminada de chapa de aço do ferro, após o phosphorization, o chapeamento do zinco, pulverizador plástico, o retificador obtém a melhor força estrutural e anticorrosivo.
c: O projeto razoável da estrutura, projeto isolado do inversor, peça da correção é conveniente de desmontar e emendar devido à sua montagem pura.
d: O radiador obtém o melhor efeito refrigerando devido a sua capacidade de 1,5 vezes.

Sistema de controlo 2 elétrico
a: O retificador adota ponte completa o controle macio fase-deslocado do interruptor, assegurando a perda de mais baixo poder de IGBT. A capacidade de IGBT torna-se 3 vezes mais grande.
b: O transformador principal. Adota o núcleo amorfo para aumentar a eficiência do transformador e o transformador fresco, e não somente pode iluminar o peso do retificador, mas igualmente pode reforçar a estabilidade e a confiança do retificador. Em sua fase elementar, adota o capacitor de obstrução da série.
c: O circuito magnético da correção automática do desvio é adotado e o poder total do núcleo magnético obtém ampliado 1,5 vezes.

Diodo de barreira de 3 Schottky
a: Foi expandido 4 vezes.

4 todas as placas de controlo obtêm o tratamento antisséptico com laca importada.

Como instalar o retificador
Esta é maneira da instalação para o retificador de controle remoto. Não somente esta maneira.
1. Para conectar a barra de cobre com o banho/tanque
2. Para assegurar a fonte de alimentação/retificador é aterrado
3. Para assegurar lá é bastante água para o tipo fonte refrigerar de água de alimentação/retificador
4. Nós conselho que todos os retificadores devem ser isolados ao aumento de sua vida.
retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching 5
retificador do chapeamento de 12v 15v 200a Grey Electroplating High Frequency Switching 6

Nosso serviço


Pre serviço da venda
1. Para responder a suas perguntas dentro de 24 horas.
2. a imagem do projeto 3D e o diagrama de fiação podem ser oferecidos.
3. as imagens internas da parte podem ser oferecidas
4. o OEM e o ODM são aceitados

Após o serviço de venda
1. Para resolver seus problemas dentro de 24 horas.
2. as peças de substituição podem ser oferecidas para livre dentro da garantia de 1 ano
3. A máquina é danificada pela qualidade e pode ser mudada para livre dentro de 1 ano
4. O cliente pode verificar o retificador antes da fábrica sós ou o vídeo do teste pode ser oferecido



FAQ
1. Q: São a fábrica de u ou tranding empresa?
: Nós somos fábrica podemos oferecer um preço mais barato mas a mesma boa qualidade.
2. Q: Onde está a empresa do ur?
: Nossa empresa é situada na cidade de Chengdu que é uma da cidade a mais de crescimento rápido em China.
3. Q: Se eu quero visitar sua fábrica, como posso eu ir a lá?
: Você apenas precisa de dizer-nos que quando venha a nossa empresa, nós pegararemos u no aeroporto.
4. Q: Como posso eu fazer um pagamento?
: Você pode escolher T/T, L/C, D/A, D/P e outros pagamentos.
5. Q: Como posso eu obter meus bens?
: Agora nós temos o transporte, o ar, o DHL, o Fedex e o UPS cinco maneiras transportanting. Se u pediu retificadores grandes e não é urgente, o transporte é a melhor maneira. Se u pediu pequeno ou é urgente, o ar, DHL e Fedex estão recomendados. O que é mais, se u quer receber seus bens em sua casa, escolha por favor DHL ou Fedex ou UPS. Se não há nenhuma maneira que de transporte você quer escolher, contacte-me por favor sem hesitação.
6. Q: Se os problemas de meus retificadores ocorreram, que devo eu fazer?
: Em primeiro lugar resolva por favor os problemas por si próprio de acordo com o manual do usuário. Há umas soluções nele se são problemas comuns. Em segundo lugar, se o manual do usuário não pode resolver seus problemas, contacte-me por favor imediatamente. Nossos coordenadores estão no apoio.
