Retificador do PWB
>
|
| Lugar de origem | China |
| Marca | Xingtongli |
| Certificação | CE RoHS |
| Número do modelo | GKD (M) (H) 12-2000CVC |

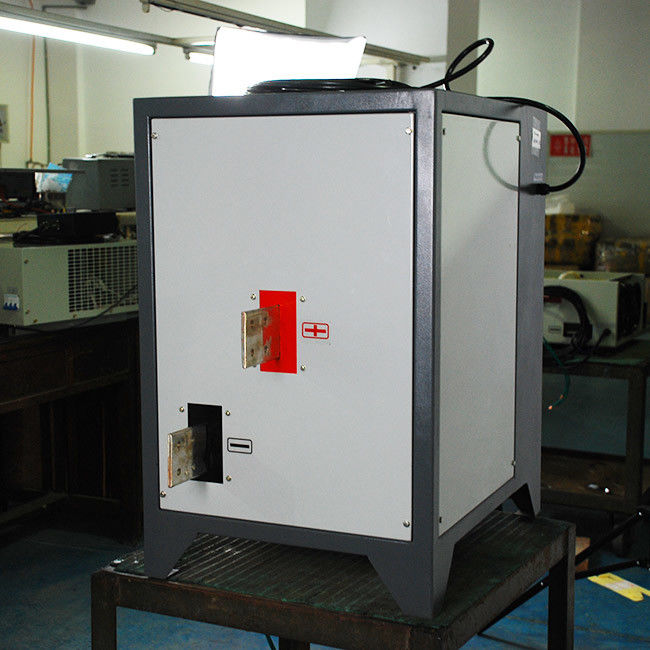

retificador de alta frequência do chapeamento de cobre do PWB do controle do PLC de 12V 2000A
o retificador de alta frequência do chapeamento de cobre do PWB do controle do PLC de 12V 2000A foi usado para galvanizar o níquel e o outro mentais. Tamanho da energia da economia, o de pouco peso e o pequeno. Nós re-desgined retificador 2000A. Poderia ser menor e mais claro. O peso é mais claro do que antes de 10kg.
O retificador adota ponte completa o controle macio fase-deslocado do interruptor, assegurando a perda de mais baixo poder de IGBT. A capacidade de IGBT torna-se 3 vezes mais grande.
Alguma parte interna mostrada seguiu, apenas cor diffierent.
Algum pics foi seguido
Aplicação
O volt e a corrente diferentes têm aplicações diferentes
Especificação
| ESPECIFICAÇÕES PARA GKD (M) (H) 12-2000CVC | |||
| C.A. da entrada | 380V±10% | 3phase | 50/60Hz |
| C.C. da saída | Volt | 0~12V ajustável | |
| Atual | 0~2000A ajustável | ||
| Poder | 24KW | ||
| Eficiência | >85% | ||
| Frequência do interruptor | 20KHz | ||
| Proteção | Proteção do curto-circuito Proteção de superaquecimento Proteção da falta da fase Entrada sobre/proteção baixa tensão |
||
| Condição de trabalho (Temperatura) |
-10℃~50℃ | Modo de controle | Controle do painel Controlo a distância |
| Peso líquido | 80kg | Modo de trabalho | Tensão constante (CV) Corrente constante (centímetro cúbico) |
| Dimensão (milímetros) | 480*600*740mm | Maneira refrigerando | Refrigerar de ar |
Outras vantagens
1. Armário
a: Adotando fazer à máquina completamente digitalized
b: Adotando a produção laminada da chapa de aço do ferro, após o phosphorization, o chapeamento do zinco, pulverizador plástico, o retificador obtém a melhor força estrutural e anticorrosivo.
c: O projeto razoável da estrutura, projeto isolado do inversor, peça da correção é conveniente de desmontar e emendar devido à sua montagem pura.
d: O radiador obtém o efeito melhor refrigerando devido a sua capacidade de 1,5 vezes.
Sistema de controlo 2 bonde
a: O retificador adota ponte completa o controle macio fase-deslocado do interruptor, assegurando a perda de mais baixo poder de IGBT. A capacidade de IGBT torna-se 3 vezes mais grande.
b: O transformador principal. Adota o núcleo amorfo para aumentar a eficiência do transformador e o transformador fresco, e não somente pode iluminar o peso do retificador, mas igualmente pode reforçar a estabilidade e a confiança do retificador. Em sua fase elementar, adota o capacitor de obstrução da série.
c: O circuito magnético da correção automática do desvio é adotado e o poder total do núcleo magnético obtém ampliado 1,5 vezes.
Diodo de barreira de 3 Schottky
a: Foi expandido 4 vezes.
4 todas as placas de controlo obtêm o tratamento antisséptico com laca importada.
Como instalar o retificador
Esta é maneira da instalação para o retificador de controle remoto. Não somente esta maneira.
1. Para conectar a barra de cobre com o banho/tanque
2. Para assegurar a fonte de alimentação/retificador é aterrado
3. Para assegurar lá é bastante água para o tipo fonte refrigerar de água de alimentação/retificador
4. Nós conselho que todos os retificadores devem ser isolados ao aumento de sua vida.
