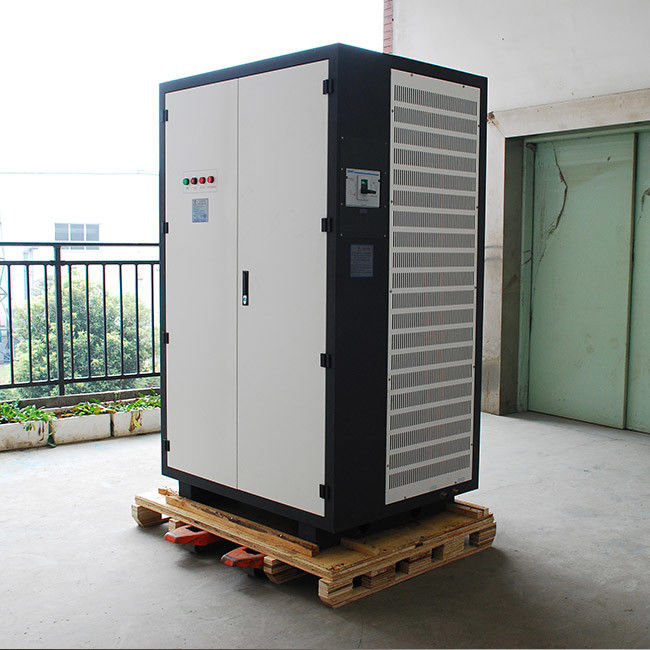

retificador duro de alta frequência da oxidação de 70V 1500A IGBT com sistema de refrigeração do ar
Durante o processo da oxidação, o workpiece gera continuamente o gás, impedindo a oxidação continuada, fazendo o filme de óxido fraco e poroso, e o retificador atual da conversão do alto e baixo intermitente do retificador do poder do pulso funciona, que é conducente à precipitação do gás, fácil formar um filme, os aumentos da espessura de filme, o filme que de óxido seja mais denso, e suas dureza, espessura e cor são melhoradas extremamente. Presentemente, a fonte de alimentação de uso geral da oxidação é uma fonte de alimentação de DC, E sua saída não tem nenhum pulso, assim que a saída gerada está relativamente fraca, e a espessura, a dureza, e a cor do filme de óxido não podem alcançar o efeito do retificador da oxidação do pulso;
Desempenho superior do retificador duro do pulso do óxido:
1-32 as horas de início macias ajustáveis dos minutos, e podem ser usadas como um começo macio do pulso, especialmente apropriado para o processo duro da oxidação;
1-256 o tempo de funcionamento dos minutos é ajustável (independente de horas de início macias), parada programada automática;
Opções de trabalho múltiplas: pulso, superposição do pulso, C.C., etc. puros;
Durante a operação, pode indicar todos os parâmetros de funcionamento em toda a frequência do pulso, ciclo de dever, valor alto & máximo pulso-baseado, de modo que você possa inteiramente controlar que workpiece está na extremidade;
Sob condições operacionais, os parâmetros podem livremente ser alterados, ajustado, e armazenado a qualquer hora. Depois que o poder é desligado, o momento está ganhado por 35 anos. Os parâmetros armazenados serão corridos automaticamente na partida seguinte;
De acordo com as características de anodização do alumínio e do titânio, o método de funcionamento é estabilização atual e tensão que limitam o trabalho para assegurar a oxidação sustentável e eficiente. Com o banho prolongado do poder de soluções elétricas, a espessura do filme de óxido aumenta se a tensão da saída aumenta à segurança na árvore do valor ajustado, a tensão para de aumentar, e gradualmente diminuições crent, que protege realmente o workpiece do derretimento;
A garantia perfeita da segurança mede, com uma variedade de proteção inteligente da falha, sobre a corrente, fase da falha, erro de sequência da fase, procura um caminho mais curto;
O enrolamento e a barra de bobina do transformador são feitos do cobre de alta qualidade (índice de cobre 99,99%), com boa condutibilidade e eficiência atual alta;
A bobina do transformador adota o processo dobro da impregnação de vácuo, que tem a boa resistência da isolação e de corrosão.
Especificação
ESPECIFICAÇÕES PARA GKD500-40CVC | |||
C.A. da entrada | 380V±10% | 3phase | 50/60Hz |
C.C. da saída | Volt | 0~70V ajustável | |
Atual | 0~1500A ajustável | ||
Poder | 9.6KW | ||
Eficiência | >85% | ||
pulso | tensão negativa | adjustabe 0~70v | |
tensão positiva | 0~70v adjusatavble | ||
corrente negativa | 0~1500a adjusatble | ||
corrente positiva | 0~1500a adjusatable | ||
Proteção | Proteção do curto-circuito Proteção de superaquecimento Proteção da falta da fase Entrada sobre/proteção baixa tensão |
||
Condição de trabalho (Temperatura) |
-10℃~50℃ | Modo de controle | Controle do painel Controlo a distância |
Peso líquido | 90kg | Modo de trabalho | Tensão constante (CV) Corrente constante (centímetro cúbico) |
Dimensão (milímetros) | 415*1060*2180mm | Maneira refrigerando | Refrigerar de ar |
Parâmetros da correção do pulso:
Tensão de entrada: 380V de quatro fios trifásico, 415V, 50-60HZ;
Corrente de saída: 200-10000A opcional;
Tensão da saída: 40V, 60V, 70V, 90V, 110V, 120V opcional;
Frequência do pulso: 0,4 -25 hertz;
Ciclo de dever: 10% -90%;
Forma de onda da saída: pulso, superposição do pulso, C.C.;
Tempo de funcionamento: 1-256 minutos ajustável;
Modo de trabalho: limite constante da corrente e da pressão;
Refrigerar: forçado - ar;
Operação da carga: 24 horas de operação da carga máxima, tal como 1000 medidores acima do nível do mar para reduzir a capacidade do uso;
℃ do ℃ -40 da temperatura 0 do ambiente de trabalho;
A humidade relativa é menos de 90% (℃ do ± 5 do ℃ da temperatura ambiental 20).
Armário: os retificadores de revestimento galvanizados IGBT refrigerar de ar de 48v 100A com temporizador adotam as relações magnéticas do corte, reduzem perdas da corrente de redemoinho, e pintura de pulverizador do armário no conjunto |
Estrutura: refrigerar de ar IGBT de 48v 100A galvanizou retificadores do revestimento com o temporizador com o projeto razoável da estrutura, isolado a peça do inversor e, a peça da correção, convenientes desmontar e manutenção |
Radiador: a capacidade do radiador expandida 1,5 vezes, certifica-se do efeito melhor refrigerando |
comute a maneira do controle: adote o interruptor macio deslocador da ponte completa, perda do reduct IGBT, energia das economias |
Transformador principal: o retificador do modo IGBT TR do interruptor de 60v 125A para o sistema do electrochilorination adota o núcleo amorfo, eficiência do transformador do aumento, reduct a elevação da temperatura do transformador, cortou o peso do retificador, melhora a estabilidade da fonte de alimentação, confiança |
Diodo do núcleo & do Schottky: capacidade do núcleo expandida 1,5 vezes o diodo de schottky expande 4 vezes
|
Placa: todos os painéis de controlo fizeram o tratamento da anticorrosão com laca importada de três defesas |
IGBT: A capacidade de IGBT expandida 3 vezes, faz a fonte de alimentação mais segura |
