Fonte de alimentação de galvanização
>
|
|
| Lugar de origem | China |
| Marca | xingtongli |
| Certificação | ISO CE |
| Número do modelo | GKD12-150CVC |
retificador pequeno 150A 12V do chapeamento da C.C. de IGBT com relação 4~20mA
Especificação
| ESPECIFICAÇÕES PARA GKD12-150CVC | |||
| C.A. entrada | 220V±10% | 1phase | 50/60Hz |
| C.C. da saída | Volt | 0~12V ajustável | |
| Atual | 0~150A ajustável | ||
| Poder | 2.4KW | ||
| Eficiência | >85% | ||
| frequência da saída | 40KHz fixou | ||
| Proteção | Procurar um caminho mais curto a proteção Proteção de superaquecimento Proteção da falta da fase Entrado sobre/proteção baixa tensão |
||
| Condição de trabalho (Temperatura) |
-10℃~50℃ | Modo de controle | Controle do painel Controlo a distância |
| Peso líquido | 15kg | Modo de trabalho | Constant Voltage (CV) Constant Current (centímetros cúbicos) |
| Dimensão (milímetros) |
49*39*19cm |
Maneira refrigerando | refrigerar de ar |

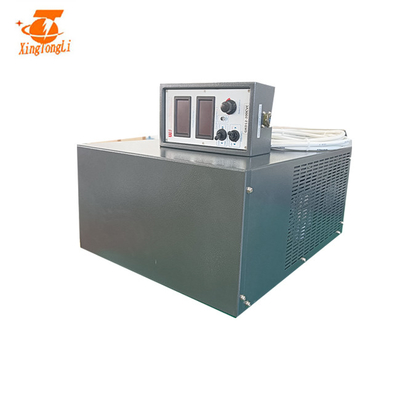

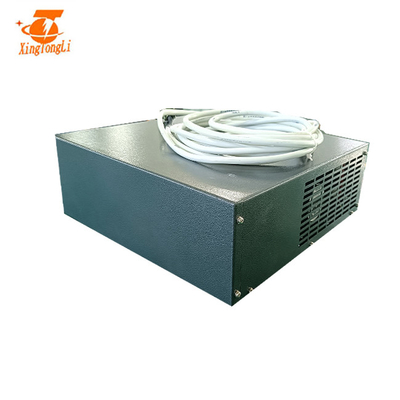

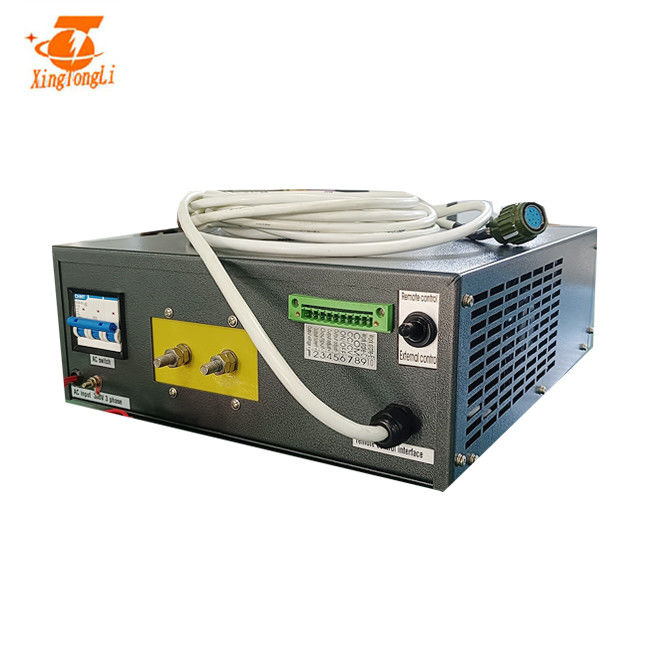

PWB IGBT que chapeia a imagem do retificador 12v 100a da C.C.:
Como escolher o retificador do chapeamento da placa do PWB?
Para selecionar o retificador do chapeamento da placa do PWB tem três exigências:
1, reunião as especificações exigidas chapeando o processo, incluindo o poder da fonte de alimentação de DC, o índice da forma de onda, corrente e escala ajustável da tensão, etc.;
2, placa do PWB que chapeia a alimentação fonte a fonte de alimentação da confiança, que consultam principalmente para estruturar razoável, segurança e a linha características, métodos refrigerando;
3, desempenho de custo da fonte de alimentação de DC.
Determinar chapeando o tipo e e que tipo da fonte de alimentação de DC os tanques de chapeamento usarão é a aplicação e o primeiro trabalho importante na produção de galvanização. Há 2 métodos para determinar a fonte de alimentação de DC apropriada na produção de chapeamento real:
Um: de acordo com o chapeamento da solução líquida para determinar a densidade atual de volume;
Dois: calculado de acordo com a área de chapeamento para obter a chapeamento a densidade atual pela unidade.
A densidade atual assim chamada de volume, é baseado pelo litro de chapear a solução permitido passar a corrente máxima para ajustar a intensidade atual do tanque inteiro do chapeamento, para determinar a saída máxima da fonte de alimentação e a saída convencional.
retificador pequeno 150A 12V do chapeamento da C.C. de IGBT com vantagens da relação 4~20mA
adota o núcleo amorfo, eficiência do transformador do aumento, reduct a elevação da temperatura do transformador, cortam o peso do retificador, melhoram a estabilidade da fonte de alimentação, confiança
Diodo do núcleo & do Schottky:
a capacidade do núcleo expandiu 1,5 vezes
o diodo de schottky expande 4 vezes
Placa:
todos os painéis de controlo fizeram o tratamento da anticorrosão com laca importada de três defesas
IGBT:
A capacidade de IGBT expandiu 3 vezes, faz a fonte de alimentação mais segura
| 1, colocando o retificador e para manter a estabilidade do corpo; assegure a boa ventilação. |
| 2, verificando a tampa de anodização do retificador para fora se afrouxando. |
| 3, escudo de conexão a moer para impedir a eletricidade estática. |
| 4, Conecting o fio da entrada da C.A. |
| 5, conectando as barras do cobre da saída da C.C. |
| 6, conectando a caixa de controle remoto do retificador, se controle local, saltam esta etapa |
| 7, gerenciem sobre o interruptor do ar, a seguir o fã começa girar e a luz indicadora do poder. |
| 8, botão do ajuste da rotação sentido horário, aumentos do grau do voltímetro, trabalhando para indicar a iluminação clara. |
| 9, ajustam o botão ao máximo, a seguir o voltímetro deve indicar a tensão avaliado, medidor atual indica o volume da carga em conformidade. |
| 10, desligam o interruptor do ar, desligam o retificador |
processo do produto:
