fonte de alimentação de galvanização de 24V 300A
O circuito principal da fonte de alimentação de galvanização inclui o circuito principal (composto da entrada trifásica da C.A. da frequência do poder, da ponte de retificador do diodo, do capacitor do indutor do filtro, do inversor completo de alta frequência da ponte, do transformador de alta frequência, da relação atual do filtro do retificador do dobrador da saída), circuito de controle, circuito de movimentação, protege o circuito. O diagrama de bloco elétrico do sistema inteiro é mostrado na figura. A carga do sistema é um banho de galvanização, que seja indutivo. Desde que a resistência da solução de galvanização é muito pequena e a corrente de passagem é grande, um circuito de proteção da sobrecarga deve ser projetado.
especificação de galvanização da fonte de alimentação de 24V 300A
ESPECIFICAÇÕES PARA GKD24-300CVC |
C.A. entrada |
220V±10% |
fase 3 |
50/60Hz |
C.C. da saída |
Volt |
0~24V ajustável |
Atual |
0~300A ajustável |
Poder |
7.2KW |
Eficiência |
>85% |
frequência da saída |
40KHz fixou |
ondinha da saída |
valor máximo de 3% |
Proteção |
Procurar um caminho mais curto a proteção Proteção de superaquecimento Proteção da falta da fase Entrado sobre/proteção baixa tensão |
Condição de trabalho (Temperatura) |
-10℃~50℃ |
Modo de controle |
Controle do painel Controlo a distância |
Peso líquido |
35kg |
Modo de trabalho |
Constant Voltage (CV) Constant Current (centímetros cúbicos) |
Dimensão (milímetros) |
69*55*52mm |
Maneira refrigerando |
ar
refrigerar
|
característica de galvanização da fonte de alimentação de 24V 300A:
A fonte de alimentação de comutação refrigerada a ar de alta frequência de poupança de energia pequena adota a tecnologia internacionalmente avançada da fonte de alimentação do inversor da completo-ponte do módulo de IGBT. Os transformadores que usam materiais magnéticos macios do nanocrystalline são pequenos em tamanho, luz no peso, distribuição atual firmemente acoplada, uniforme, e fácil montar. Resolve eficazmente a interferência da rede elétrica na fonte de alimentação e a influência da fonte de alimentação nos harmônicos da rede elétrica, melhora a confiança da fonte de alimentação, e aumenta o tempo médio entre falhas da fonte de alimentação. Este produto pode ser amplamente utilizado na galvanização, na eletrólise, no carregamento, no tratamento de superfície da oxidação e nas outras indústrias. Este produto cumpre inteiramente as exigências nacionais da segurança para este tipo de produto. O processo do controle da máquina inteira é controlado completamente por um processador central do microcomputador da elevada precisão com elevada precisão e operação rápida. O forçado - o canal de refrigeração a ar é isolado completamente do circuito de controle para impedir que os componentes eletrônicos estejam corroídos pela névoa ácida e para melhorar extremamente a confiança da operação do equipamento.
Características da fonte de alimentação de comutação refrigerada a ar de alta frequência de poupança de energia pequena
1. Economia de poder significativa da economia de poder, do 10% a do 30%, e eficiência acima de 87%
2. Todo o equipamento passou a inspeção restrita e o teste de envelhecimento a longo prazo antes de sair da fábrica
tamanho 3.Small, operação de pouco peso, simples, a instalação conveniente e manutenção
4. Indicação digital de atual, da tensão e do tempo de funcionamento
5. Tensão constante e opções atuais constantes do controle
6. Com a função da relação do computador (opcional

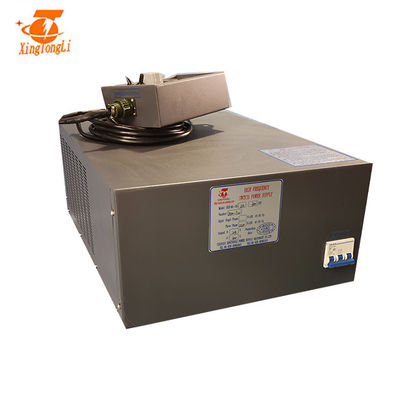

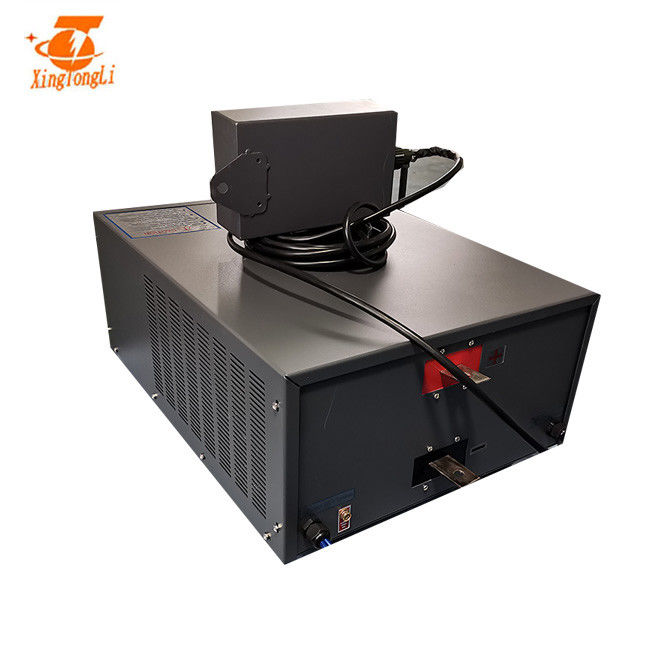

Imagem do produto:
A instalação
processo do produto:
Desde o início da matéria prima à seleção, ao conjunto, e finalmente à comissão. Nós reforçaremos os padrões restritamente. Antes do pacote, fonte de alimentação de comutação da única saída da C.C. de 24V 125A com CEseja verificação outra vez para assegurar-se de que trabalhe normalmente.
