Lugar de origem | China |
Marca | xingtongli |
Certificação | ISO CE RoHS |
Número do modelo | GKD20-1000CVC |
igbt de 20V 1000A baseado chapeando o retificador
Especificação
ESPECIFICAÇÕES PARA GKD20-1000CVC | |||
C.A. entrada | 380V±10% | fase 3 | 50/60Hz |
C.C. da saída | Volt | 0~20V ajustável | |
Atual | 0~1000A ajustável | ||
Poder | 20KW | ||
Eficiência | >85% | ||
frequência da saída | 40KHz fixou | ||
ondinha da saída | valor eficaz de 5% | ||
Proteção | Procurar um caminho mais curto a proteção Proteção de superaquecimento Proteção da falta da fase Entrado sobre/proteção baixa tensão |
||
Condição de trabalho (Temperatura) |
-10℃~50℃ | Modo de controle | Controle do painel Controlo a distância |
Peso líquido | 45kg | Modo de trabalho | Constant Voltage (CV) Constant Current (centímetros cúbicos) |
Dimensão (milímetros) | 690*550*520mm | Maneira refrigerando |
ar refrigerar |
igbt de 20V 1000A baseado chapeando características do retificador
Armário: O armário adota as relações magnéticas do corte, reduz perdas da corrente de redemoinho, e o armário pulveriza no conjunto a pintura |
Estrutura: O projeto razoável da estrutura, isolou a peça do inversor e, a peça da correção, convenientes desmontar e manutenção |
Radiador: a capacidade do radiador expandiu 1,5 vezes, certifica-se do melhor efeito refrigerando |
maneira do controle do interruptor: adote o interruptor macio deslocador da ponte completa, perda do reduct IGBT, salvar a energia |
Transformador principal: adota o núcleo amorfo, eficiência do transformador do aumento, reduct a elevação da temperatura do transformador, cortam o peso do retificador, melhoram a estabilidade da fonte de alimentação, confiança |
Diodo do núcleo & do Schottky: a capacidade do núcleo expandiu 1,5 vezes o diodo de schottky expande 4 vezes
|
Placa: todos os painéis de controlo fizeram o tratamento da anticorrosão com laca importada de três defesas |
IGBT: A capacidade de IGBT expandiu 3 vezes, faz a fonte de alimentação mais segura |

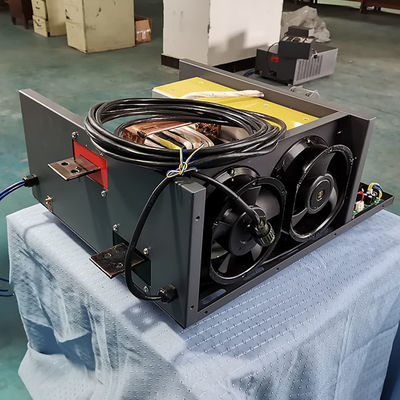

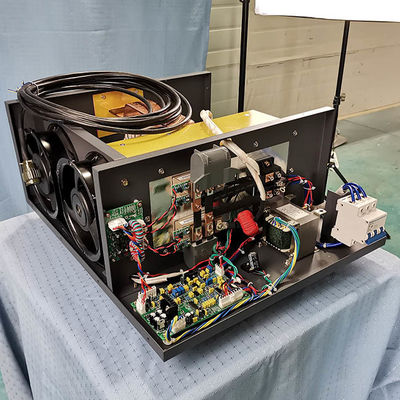

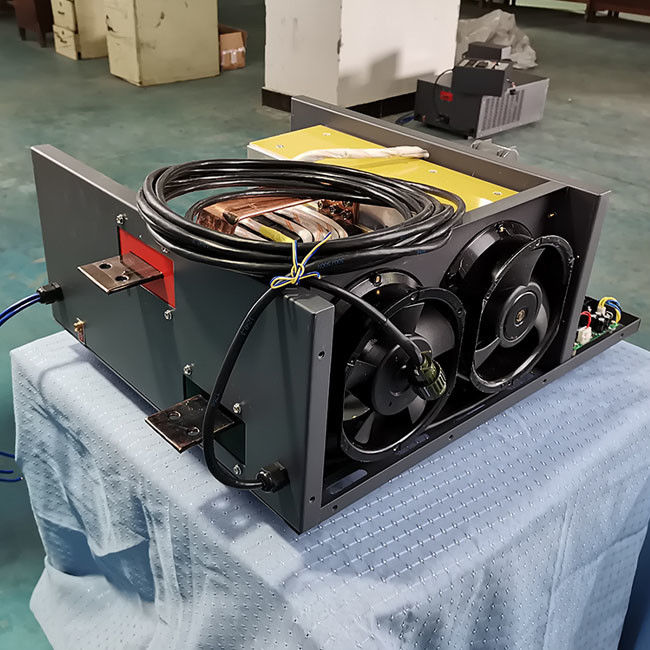

igbt de 20V 1000A baseado chapeando a imagem do retificador:
A DIFERENÇA ENTRE O SCR & O RETIFICADOR DO INTERRUPTOR DE IGBT
1, eficiência
SCR: 70%
IGBT: 90%
2, transformador
SCR: Transformador da frequência do poder, de grande volume sobre 200kg
IGBT: sem o transformador da frequência do poder
3, eficiência de poupança de energia
SCR: mau
IGBT: economia de energia aproximadamente 15%-30%
4, começo/parada com carga
SCR: não possa
IGBT: lata
5, circuito de controle
SCR: Complexo, pedido síncrono e difícil integrar
IGBT: use a placa simples do circuito integrado, e o tratamento anticorrosivo fechou-se completamente.
6, precisão atual constante
SCR: <5%
IGBT: <1%
7, maneira refrigerando
SCR: refrigerar da água/óleo/ar
IGBT: refrigerar da água/ar
8, frequência do trabalho
SCR: 50HZ
IGBT: 20KHZ
9, maneira do controle
SCR: Disparador do deslocamento de fase
IGBT: PWM
10, C.C. da saída
SCR: semionda
IGBT: Onda quadrada da C.C. do alto densidade
11, distúrbio à rede elétrica
SCR: grande, não fácil eliminar
IGBT: pequeno, fácil eliminar
12, tamanho e peso
SCR: grandes tamanho e pesado
IGBT: pequeno e de pouco peso
13, escala de flutuação permissível da tensão de entrada
SCR: ±10%
IGBT: ±15%
igbt de 20V 1000A baseado chapeando a instalação do retificador
1, colocando o retificador e para manter a estabilidade do corpo; assegure a boa ventilação. |
2, verificando a tampa de anodização do retificador para fora se afrouxando. |
3, escudo de conexão a moer para impedir a eletricidade estática. |
4, Conecting o fio da entrada da C.A. |
5, conectando as barras do cobre da saída da C.C. |
6, conectando a caixa de controle remoto do retificador, se controle local, saltam esta etapa |
7, gerenciem sobre o interruptor do ar, a seguir o fã começa girar e a luz indicadora do poder. |
8, botão do ajuste da rotação sentido horário, aumentos do grau do voltímetro, trabalhando para indicar a iluminação clara. |
9, ajustam o botão ao máximo, a seguir o voltímetro deve indicar a tensão avaliado, medidor atual indica o volume da carga em conformidade. |
10, desligam o interruptor do ar, desligam o retificador |
processo do produto:
