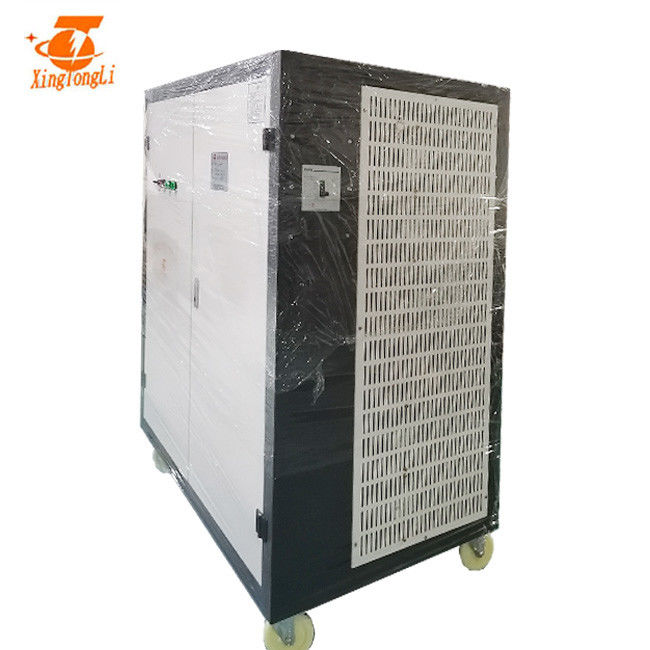

retificador do modo do interruptor do HF de 12V 10000A para a eletrólise de cobre com refrigerar de água
  • retificador do modo do interruptor do HF de 12V 10000A para a eletrólise de cobre com refrigerar de água

retificador do modo do interruptor do HF de 12V 10000A para a eletrólise de cobre com refrigerar de água

Lugar de origem CHINA
Marca Xingtongli
Certificação CE RoHS
Número do modelo GKD12-10000CVC
Detalhes do produto
Aplicação:
retificador do modo do interruptor do HF de 12V 10000A para a eletrólise de cobre com refrigerar de
Eficiência:
>85%
Maneira do controle:
Controlo a distância
Maneira refrigerando:
MOLHE refrigerar
Cor:
cinzento e preto
Tipo:
C.A. à C.C.
Realçar:

retificador eletrolítico

,

fonte de alimentação da máquina da eletrólise

,

retificador do modo do interruptor do HF 10000A

Termos do pagamento & do transporte
Quantidade de ordem mínima
1 grupo
Preço
7900$~8800$
Detalhes da embalagem
Caso de madeira 740*550*770mm
Tempo de entrega
10~15 dias de trabalho
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte
100 SET/month
Descrição do produto



retificador do modo do interruptor do HF de 12V 10000A para a eletrólise de cobre com refrigerar de água



Princípio de funcionamento de comutação da fonte de alimentação:

O princípio de regulador de comutação do controle da fonte de alimentação do regulador de tensão:

O botão do interruptor comuta repetidamente a um determinado intervalo de tempo. Quando o interruptor é girado sobre, o poder de entrada está fornecido à carga através do botão do interruptor e do circuito do filtro. Durante o interruptor inteiro é girado sobre, a fonte de alimentação fornece a energia à carga;

Quando o interruptor está aberto, o poder de entrada está interrompido fornecer a energia. Pode-se ver que a fonte de alimentação da entrada para a carga é intermitente. Para que a carga obtenha o poder contínuo da energia, a fonte de alimentação de comutação deve ter um dispositivo de armazenamento da energia. Quando o interruptor é girado sobre, a parte da energia está armazenada no interruptor. A energia armazenada será liberada à carga. O indutor é usado para o armazenamento de energia. Quando o interruptor é desligado, a energia no indutor do armazenamento de energia está liberada à carga através do diodo para assegurar-se de que a carga obtenha a energia contínua e estável. Porque o diodo permite que a carga obtenha atual contínuo, é chamado um diodo atual contínuo. Isto é como os trabalhos de comutação da fonte de alimentação.

retificador do modo do interruptor do HF de 12V 10000A para a eletrólise de cobre com refrigerar de água 0









Aplicação

O volt e atual diferentes têm aplicações diferentes

retificador do modo do interruptor do HF de 12V 10000A para a eletrólise de cobre com refrigerar de água 1



Especificação

ESPECIFICAÇÕES PARA GKD12-100

00CVC

C.A. entrada 380V±10% 3phase 50/60Hz
C.C. da saída Volt 0~12V            Ajustável
Atual 0~10000A          Ajustável
Poder 120KW
Eficiência >85%
Frequência de comutação 20KHz
Proteção Procurar um caminho mais curto a proteção
Proteção de superaquecimento
Proteção da falta da fase
Entrado sobre/proteção baixa tensão
Condição de trabalho
(Temperatura)
-10℃~50℃ Modo de controle Controle do painel
Controlo a distância
Peso líquido 80kg Modo de trabalho Constant Voltage (CV)
Constant Current (centímetros cúbicos)
Dimensão (milímetros) 480*600*740mm Maneira refrigerando Refrigerar de ar

Características

Fórmula da fonte de alimentação do modo do interruptor:

EAB na tensão média entre o AB pode ser expressado como:
EAB=TON/T*E
TONELADA onde como cada volta do interruptor no tempo, T é o ciclo de funcionamento do interruptor-fora (IE, TONELADA do tempo ligado do interruptor e valor do RICALHAÇO do fora-tempo junto).
Pela equação, mude a relação do tempo ligado do interruptor e do ciclo de trabalho, a tensão média entre o AB igualmente mudou, consequentemente, como a carga e as mudanças da tensão de fonte da entrada ajuste automaticamente a relação da TONELADA e T causará a tensão V0 da saída permanece inalterado. Mudando as proporções da TONELADA do ciclo de funcionamento do tempo ligado e que meanschanging o ciclo de dever do pulso, este método está chamado como do “o controle de relação tempo” (controle de relação do tempo, abreviado como TRC).

rectifier.jpg de galvanização


1. 0~10V, 4~20mA, PLC, temporizador, contador de Ampère-minuto/hora, HMI pode ser fornecido


2. Modo de controle: Controle local ou controlo a distância (o comprimento do cabo é determinado por clientes)


3. Japão IGBT (a escolha do defeito) ou Alemanha IGBT são adotados


4. Após ser fosfatado, pulverizada galvanizada e plástica, o chassi tem a função excelente da resistência de corrosão


5. Fácil de operar e repaire



Outras vantagens

retificador do modo do interruptor do HF de 12V 10000A para a eletrólise de cobre com refrigerar de água 3



1. Armário
a: Adotar digitalized completamente fazer à máquina
b: Adotando a produção laminada de chapa de aço do ferro, após o phosphorization, o chapeamento do zinco, pulverizador plástico, o retificador obtém a melhor força estrutural e anticorrosivo.
c: O projeto razoável da estrutura, projeto isolado do inversor, peça da correção é conveniente de desmontar e emendar devido à sua montagem pura.
d: O radiador obtém o melhor efeito refrigerando devido a sua capacidade de 1,5 vezes.



Sistema de controlo 2 elétrico
a: O retificador adota ponte completa o controle macio fase-deslocado do interruptor, assegurando a perda de mais baixo poder de IGBT. A capacidade de IGBT torna-se 3 vezes mais grande.
b: O transformador principal. Adota o núcleo amorfo para aumentar a eficiência do transformador e o transformador fresco, e não somente pode iluminar o peso do retificador, mas igualmente pode reforçar a estabilidade e a confiança do retificador. Em sua fase elementar, adota o capacitor de obstrução da série.
c: O circuito magnético da correção automática do desvio é adotado e o poder total do núcleo magnético obtém ampliado 1,5 vezes.



Diodo de barreira de 3 Schottky
a: Foi expandido 4 vezes.



4 todas as placas de controlo obtêm o tratamento antisséptico com laca importada.



Como instalar o retificador
Esta é maneira da instalação para o retificador de controle remoto. Não somente esta maneira.
1. Para conectar a barra de cobre com o banho/tanque
2. Para assegurar a fonte de alimentação/retificador é aterrado
3. Para assegurar lá é bastante água para o tipo fonte refrigerar de água de alimentação/retificador
4. Nós conselho que todos os retificadores devem ser isolados ao aumento de sua vida.

retificador do modo do interruptor do HF de 12V 10000A para a eletrólise de cobre com refrigerar de água 4

retificador do modo do interruptor do HF de 12V 10000A para a eletrólise de cobre com refrigerar de água 5





Nosso serviço



Pre serviço da venda
1. Para responder a suas perguntas dentro de 24 horas.
2. a imagem do projeto 3D e o diagrama de fiação podem ser oferecidos.
3. as imagens internas da parte podem ser oferecidas
4. o OEM e o ODM são aceitados

Após o serviço de venda
1. Para resolver seus problemas dentro de 24 horas.
2. as peças de substituição podem ser oferecidas para livre dentro da garantia de 1 ano
3. A máquina é danificada pela qualidade e pode ser mudada para livre dentro de 1 ano
4. O cliente pode verificar o retificador antes da fábrica sós ou o vídeo do teste pode ser oferecido
