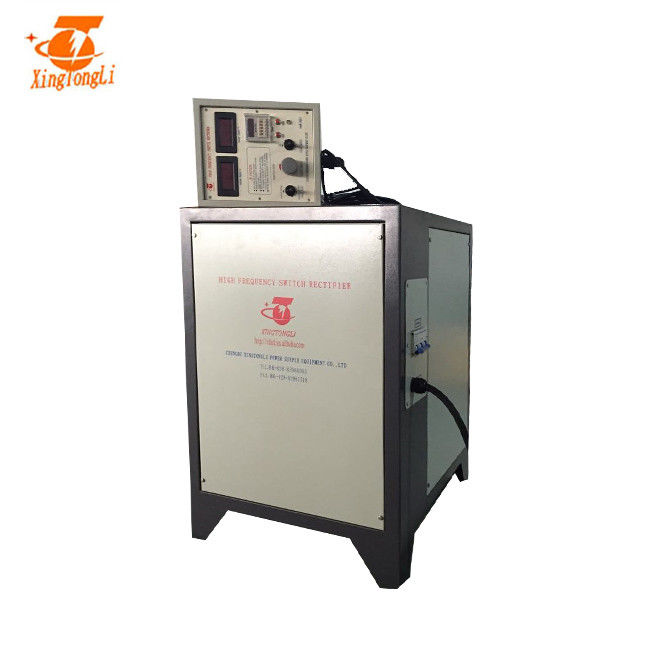

fonte de alimentação da eletrólise de 500v 60a para o tratamento da água com relação 4~20mA
  • fonte de alimentação da eletrólise de 500v 60a para o tratamento da água com relação 4~20mA
  • fonte de alimentação da eletrólise de 500v 60a para o tratamento da água com relação 4~20mA
  • fonte de alimentação da eletrólise de 500v 60a para o tratamento da água com relação 4~20mA

fonte de alimentação da eletrólise de 500v 60a para o tratamento da água com relação 4~20mA

Lugar de origem China
Marca xingtongli
Certificação ISO CE
Número do modelo GKD500-60CVC
Detalhes do produto
Nome do produto:
FONTE de ALIMENTAÇÃO do ELETRODIÁLISE de 500v 60a para o tratamento da água com relação 4~20mA
Tensão de entrada:
C.A. 415V
Fase:
Fase 3
Tensão da saída:
C.C. 0~500v ajustável
Corrente de saída:
C.C. 0~40A ajustável
Modo do trabalho:
CV DO CENTÍMETRO CÚBICO
Tamanho:
750*560*780mm
Peso:
75KG
Cor:
Cinzento
Realçar:

retificador da eletrocoagulação

,

retificador do tratamento de águas residuais

Termos do pagamento & do transporte
Quantidade de ordem mínima
1 UNIDADE
Preço
Negotiable
Detalhes da embalagem
Único tamanho de madeira da embalagem do caso: peso de 750*560*780mm: 114kg
Tempo de entrega
10~15 dias do trabalho
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte
150UNITS/MONTH
Descrição do produto



FONTE de ALIMENTAÇÃO do ELETRODIÁLISE de 500v 60a para o tratamento da água com relação 4~20mA



intruduction



Introdução de fonte de alimentação do eletrodiálise

O eletrodiálise do tratamento da água está tornando-se cada vez mais popular. De acordo com os resultados de pesquisa eletrônicos os mais atrasados, combinados com os métodos de controle avançado, nossa empresa projetou uma fonte de alimentação dedicada do eletrodiálise. Este retificador do eletrodiálise usa tecnologia avançada da modulação de largura de pulso, e usa os módulos de alta qualidade e os MOSFETs de IGBT como dispositivos do interruptor do poder.



Nosso processo de produção é muito perfeito. O retificador do eletrodiálise tem as vantagens do tamanho pequeno, do peso leve, do desempenho completo da função, o estável e o seguro. Adopt avançou o sistema de controlo de DSP, com função auto-atual automática da estabilização/estabilização da auto-tensão, não o muda com tensão, confiança alta, igualmente equipada com a função da relação do PLC e da expansão da relação RS485, fácil realizar o controlo automático.



Especificação

ESPECIFICAÇÕES PARA GKD500-40CVC
C.A. da entrada 380V±10% 3phase 50/60Hz
C.C. da saída Volt 0~500V ajustável
Atual 0~40A ajustável
Poder 20KW
Eficiência >85%
frequência da saída 40KHz fixado
Proteção Proteção do curto-circuito
Proteção de superaquecimento
Proteção da falta da fase
Entrada sobre/proteção baixa tensão
Condição de trabalho
(Temperatura)
-10℃~50℃ Modo de controle Controle do painel
Controlo a distância
Peso líquido 90kg Modo de trabalho Tensão constante (CV)
Corrente constante (centímetro cúbico)
Dimensão (milímetros) 715*485*860mm Maneira refrigerando Refrigerar de ar



Princípio de funcionamento de fonte de alimentação do eletrodiálise:

A fonte de alimentação do eletrodiálise é composta principalmente de um circuito do filtro do retificador, de um circuito da conversão da completo-ponte, de um transformador de alta frequência, de um retificador de alta frequência, de um circuito do filtro, de um circuito da fonte de alimentação auxiliar, e de um circuito principal da unidade de controle. O circuito principal da unidade de controle é composto principalmente de um circuito de proteção da falha da fase, de um circuito de proteção da temperatura, de um circuito de proteção da sobrecarga, de um circuito de proteção procurar um caminho mais curto e de um circuito de PWM com ajuste do PI.



Depois que a tensão de grade trifásica é comutada pela fonte de alimentação do eletrodiálise, e retificada então e filtrada, uma fonte de alimentação 520VDC estabilizada C.C. está obtida e fornecida ao circuito de inversor. O circuito de inversor é composto principalmente de um módulo de alta potência do MOSFET do efeito de campo (ou do módulo de IGBT) para formar um circuito da conversão da completo-ponte. Quando o PWM output os sinais de controle conduzem respectivamente os módulos de poder com o isolamento, os dois grupos de tubos diagonais são girados sobre alternadamente. Sob a tensão de alta frequência preliminar do pulso do transformador de alta frequência, a tensão secundária é fornecida pelo retificador de alta frequência do transformador à carga.

velocidade de processamento alta e assim por diante.

fonte de alimentação da eletrólise de 500v 60a para o tratamento da água com relação 4~20mA 0

fonte de alimentação da eletrólise de 500v 60a para o tratamento da água com relação 4~20mA 1





Armário:

os retificadores de revestimento galvanizados IGBT refrigerar de ar de 48v 100A com temporizador adotam as relações magnéticas do corte, reduzem perdas da corrente de redemoinho, e pintura de pulverizador do armário no conjunto

Estrutura:

refrigerar de ar IGBT de 48v 100A galvanizou retificadores do revestimento com o temporizador com o projeto razoável da estrutura, isolado a peça do inversor e, a peça da correção, convenientes desmontar e manutenção

Radiador:

a capacidade do radiador expandida 1,5 vezes, certifica-se do efeito melhor refrigerando

comute a maneira do controle:

adote o interruptor macio deslocador da ponte completa, perda do reduct IGBT, energia das economias

Transformador principal:

o retificador do modo IGBT TR do interruptor de 60v 125A para o sistema do electrochilorination adota o núcleo amorfo, eficiência do transformador do aumento, reduct a elevação da temperatura do transformador, cortou o peso do retificador, melhora a estabilidade da fonte de alimentação, confiança

Diodo do núcleo & do Schottky:

capacidade do núcleo expandida 1,5 vezes

o diodo de schottky expande 4 vezes



Placa:

todos os painéis de controlo fizeram o tratamento da anticorrosão com laca importada de três defesas

IGBT:

A capacidade de IGBT expandida 3 vezes, faz a fonte de alimentação mais segura



Como instalar o retificador
Esta é maneira da instalação para o retificador de controle remoto. Não somente esta maneira.
1. Para conectar a barra de cobre com o banho/tanque
2. Para assegurar a fonte de alimentação/retificador é aterrado
3. Para assegurar lá é bastante água para o tipo fonte refrigerar de água de alimentação/retificador
4. Nós conselho que todos os retificadores devem ser isolados ao aumento de sua vida.
fonte de alimentação da eletrólise de 500v 60a para o tratamento da água com relação 4~20mA 2

Outras vantagens


1. Armário
a: Adotando fazer à máquina completamente digitalized
b: Adotando a produção laminada da chapa de aço do ferro, após o phosphorization, o chapeamento do zinco, pulverizador plástico, o retificador obtém a melhor força estrutural e anticorrosivo.
c: O projeto razoável da estrutura, projeto isolado do inversor, peça da correção é conveniente de desmontar e emendar devido à sua montagem pura.
d: O radiador obtém o efeito melhor refrigerando devido a sua capacidade de 1,5 vezes.

Sistema de controlo 2 bonde
a: O retificador adota ponte completa o controle macio fase-deslocado do interruptor, assegurando a perda de mais baixo poder de IGBT. A capacidade de IGBT torna-se 3 vezes mais grande.
b: O transformador principal. Adota o núcleo amorfo para aumentar a eficiência do transformador e o transformador fresco, e não somente pode iluminar o peso do retificador, mas igualmente pode reforçar a estabilidade e a confiança do retificador. Em sua fase elementar, adota o capacitor de obstrução da série.
c: O circuito magnético da correção automática do desvio é adotado e o poder total do núcleo magnético obtém ampliado 1,5 vezes.

Diodo de barreira de 3 Schottky
a: Foi expandido 4 vezes.

4 todas as placas de controlo obtêm o tratamento antisséptico com laca importada.
