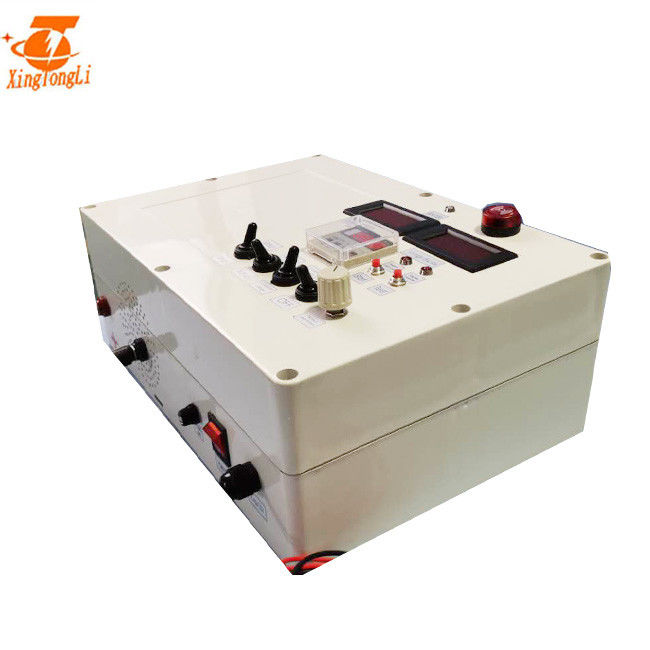

fonte de alimentação de alta frequência do interruptor de 30V 20A

Lugar de origem CHINA
Marca Xingtongli
Certificação CE RoHS
Número do modelo GKDH30-20CVC
Quantidade de ordem mínima 1 grupo
Preço 450$~600$
Detalhes da embalagem Caso de madeira 820*820*1000mm
Tempo de entrega 9~12 dias de trabalho
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte 500 grupos/mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Aplicação fonte de alimentação de comutação de alta frequência reversa automática Eficiência >85%
Maneira do controle Controle de controle remoto/local do painel Maneira refrigerando Refrigerar de ar
Cor branco Tipo retificador de alta frequência da C.C. IGBT do interruptor
dimensão 380*320*200 peso 7kg
Realçar

igbt reverso automático retificador baseado

,

retificador reverso automático do igbt

,

fonte de alimentação de comutação de 30V 20A

Deixe um recado
Descrição de produto

fonte de alimentação de comutação de alta frequência reversa automática do tratamento da água pequeno de 30V 20A


Uso do produto
Apropriado para a linha de produção do tratamento de esgotos.
Características
Usando a função de controle cronometrando, o ajuste é simples e conveniente, e a época de trabalho de polaridades atuais positivas e negativas pode arbitrariamente ser ajustada de acordo com as exigências de chapeamento do processo.
Tem três estados de trabalho de comutação automática do ciclo, positivo e negativo, e de reverso, e pode automaticamente mudar a polaridade da corrente de saída.
Os componentes do núcleo da comutação são feitos de materiais superconducting especiais, a peça de controle adota o controle de tempo inteligente, o poder é desligado durante o interruptor, e tem funções da proteção tais como o undervoltage, perda da fase, sobrecarga e procurar-las um caminho mais curto.
De acordo com necessidades do cliente, pode expandir relações de controle padrão tais como 4-20mA, 0-10V, 0-5V, etc., e pode igualmente cumprir as exigências da relação de comunicação RS485 com o computador de anfitrião, o RS232 e os outros sistemas de controlo.

Parâmetros técnicos
Tensão entrada: ± monofásico 15% de AC220V
Corrente de saída: 0~20A opcional
Tensão da saída: 0~30V opcional
Corrente de saída: 0 valores atuais do limite (steplessly ajustáveis)
Tensão da saída: 0 valores da tensão do limite (steplessly ajustáveis)
Modo de controle: Controle da largura de pulso de PMW
Método refrigerando: forçado - refrigerar de ar
Precisão de controle: valor avaliado ≤1%
Modo de operação: operação sob estados diferentes de estabilização da tensão/com calma atual

fonte de alimentação de alta frequência do interruptor de 30V 20A 0

fonte de alimentação de alta frequência do interruptor de 30V 20A 1









Princípio de funcionamento de comutação da fonte de alimentação:



O princípio de regulador de comutação do controle da fonte de alimentação do regulador de tensão:

O botão do interruptor comuta repetidamente a um determinado intervalo de tempo. Quando o interruptor é girado sobre, o poder de entrada está fornecido à carga através do botão do interruptor e do circuito do filtro. Durante o interruptor inteiro é girado sobre, a fonte de alimentação fornece a energia à carga;

Quando o interruptor está aberto, o poder de entrada está interrompido fornecer a energia. Pode-se ver que a fonte de alimentação da entrada que fornece a energia à carga é intermitente. Para que a carga obtenha o poder contínuo da energia, a fonte de alimentação de comutação deve ter um dispositivo de armazenamento da energia. Quando o interruptor é girado sobre, a parte da energia está armazenada no interruptor. Quando é desligada, a energia armazenada estará liberada à carga. O indutor é usado para o armazenamento de energia. Quando o interruptor é desligado, a energia no indutor do armazenamento de energia está liberada à carga através do diodo para assegurar-se de que a carga obtenha a energia contínua e estável. Porque o diodo permite que a carga obtenha atual contínuo, é chamado um diodo atual contínuo. Isto é como os trabalhos de comutação da fonte de alimentação.

Especificação

ESPECIFICAÇÕES PARA GKD36-1000CVC
C.A. entrada 220V±10% 1phase 50/60Hz
C.C. da saída Volt 0~30V               Ajustável
Atual 0~20A         Ajustável
Poder 600W
Eficiência >85%
Frequência de comutação 20KHz
maneira reversa manual/automático
tempo reverso 0~999hours adjsutable
Proteção Procurar um caminho mais curto a proteção
Proteção de superaquecimento
Proteção da falta da fase
Entrado sobre/proteção baixa tensão
Condição de trabalho
(Temperatura)
-10℃~50℃ Modo de controle Controle do painel
Controlo a distância
Peso líquido 25kg Modo de trabalho Constant Voltage (CV)
Constant Current (centímetros cúbicos)
Dimensão (milímetros) 520*395*165mm Maneira refrigerando Refrigerar de ar

Características

1. 0~10V, 4~20mA, PLC, temporizador, contador de Ampère-minuto/hora, HMI pode ser fornecido


2. Modo de controle: Controle local ou controlo a distância (o comprimento do cabo é determinado por clientes)
3. Japão IGBT (a escolha do defeito) ou Alemanha IGBT são adotados
4. Após ser fosfatado, pulverizada galvanizada e plástica, o chassi tem a função excelente da resistência de corrosão
5. Fácil de operar e repaire


Como instalar o retificador
Esta é maneira da instalação para o retificador de controle remoto. Não somente esta maneira.
1. Para conectar a barra de cobre com o banho/tanque
2. Para assegurar a fonte de alimentação/retificador é aterrado
3. Para assegurar lá é bastante água para o tipo fonte refrigerar de água de alimentação/retificador
4. Nós conselho que todos os retificadores devem ser isolados ao aumento de sua vida.

fonte de alimentação de alta frequência do interruptor de 30V 20A 2
